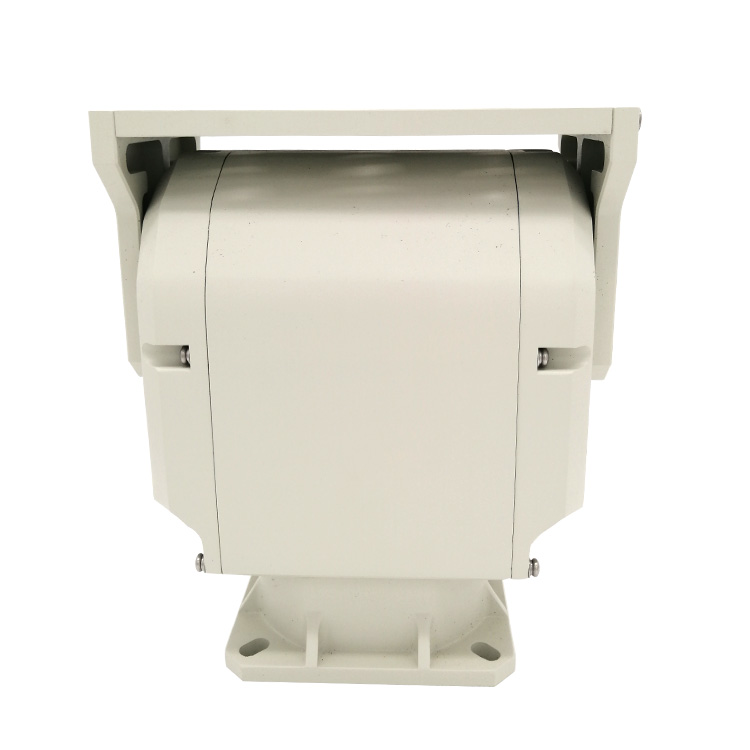

【4Kg】智能輕載電動云臺

【負載】最大4kg
【精度】±0.1°
【重量】3.6Kg
【尺寸】184*100*175
【傳動方式】蝸輪蝸桿
【工作溫度】-25℃～+65℃
【安裝】固定/車載/吊裝
【承載】頂載/側載
【速度】水平0.01°～20°/S;俯仰0.01°～10°/S
【角度】水平0～360°連續旋轉;俯仰-60°～20°;

參數

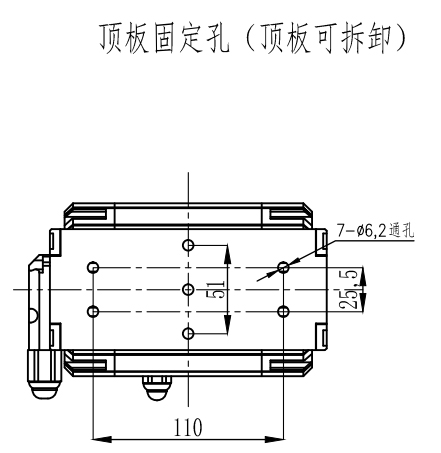

尺寸
視頻

型號	YZ-BY004W
	基礎指標	選配
顏色	冰灰	軍綠、黑色、白色、*可定制
旋轉角度	水平：0°～360°連續旋轉 俯仰：-60°～20°限位旋轉	水平：0°～≤320°限位旋轉/*0°～＞320°限位旋轉 俯仰：在-90°～90°范圍內任意可選，角度越大載重越小
旋轉速度	水平：0.01°/S～20°/S 俯仰：0.01°/S～10°/S	水平：高轉速30°/S～55°/S 可選，速度越大載重越小俯仰：高轉速15°/S～30°/S 可選，速度越大載重越小
預置位	200個	*1000個
定位精度	±0.1°	無
上電自檢	上電自檢	*無自檢
角度回傳	查詢回傳/實時回傳	備注： RS485接口不支持實時回傳
輔助開關	無	1～2路，無源、常開（常用于通斷電源、信號、控制雨刷等功能）
自動巡航	2條，每條40個巡航點	無
自動歸位	可設1～60分鐘自動歸位	無
自動掃描	1條	無
防鹽霧	無	在PH值6.5-7.2之間，連續噴霧48小時后，表面無明顯變化
通訊協議	PELCO_D	PELCO_P、ModBus-RTU、*定制協議
波特率	9600bps	2400/4800/115200bps
通信接口	RS422	RS485/RS232/*網絡接口
供電電壓	DC24V	*DC12V
整機功耗	≤60W	備注：會隨著功能指標的變動而變動
靜止功耗	≤2W	備注：會隨著功能指標的變動而變動
工作溫度	-25℃～+65℃，非凝結	*-40℃～+65℃，非凝結
儲存溫度	-40℃～+65℃	無
負載	2～4kg	備注：重心高度頂板正上方20mm，速度增加、俯仰角度變大、重心高度增高，都會造成相應的載重減小

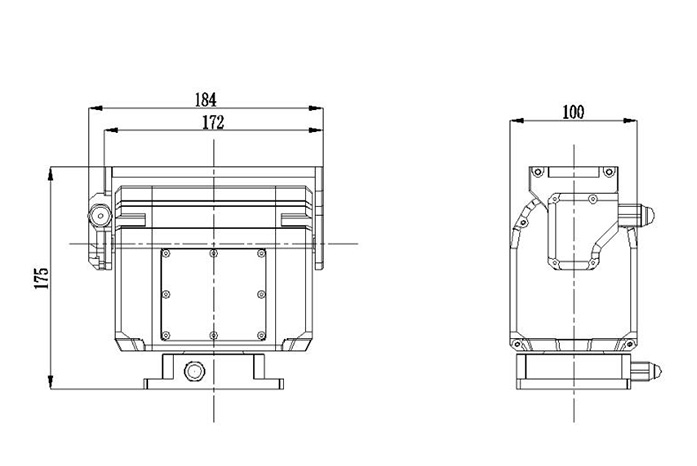

尺寸	184100175 （LWH mm）	降低高度/定制外觀
自重	3.6Kg	備注：會隨著功能指標的變動而變動
承載方式	頂載	側載
自鎖性能	自鎖	無
防護等級	IP66	無
安裝環境	固定安裝	車載/吊裝/*船裝備注：車載和船載行進中工作時載重能力大約減半
系統類型	開環系統（無編碼器）	*閉環系統（增量式編碼器）
上部出線	一路直通普通信號線（4芯）一路DC24V輸出電源線（2A）	普通電源/普通信號/千兆網/其他備注：上部出線是用于給云臺上承載的設備供電和通訊使用的
下部出線	一路直通普通信號線（4芯）一路DC24V輸入電源線（系統供電）一路RS422（云臺通訊）	普通電源/普通信號/千兆網/其他備注：下部出線是用于給云臺和云臺上承載的設備供電和通訊使用的
	備注：*標注的功能為額外收費項目，望知悉。
